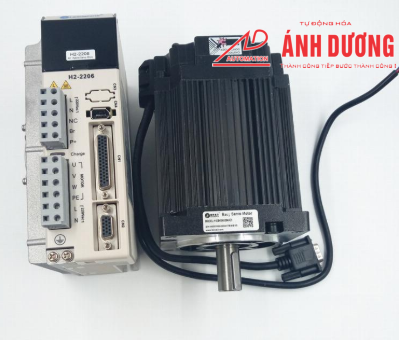

BỘ 12NM LEADSHINE DRIVER HBS2206 + ĐỘNG CƠ 1103HBM120H

Thông số kỹ thuật Driver HBS2206

HBS2206AC là loạt động cơ servo lai mới. Sử dụng chip DSP điều khiển động cơ chuyên dụng mới nhất và thuật toán điều khiển bằng vector tránh hiện tượng mất bước.

- Nâng cao hiệu suất đáng kể của động cơ tốc độ cao. Giảm độ rung và nóng của động cơ.

- Nâng cao tốc độ xử lý và giảm tiêu thụ năng lượng của máy

- Hơn nữa, khi động cơ đang liên tục bị quá tải, ổ đĩa sẽ ra một tín hiệu báo động, với cùng độ tin cậy và hệ thống servo AC

- HBS2206AC dùng với các động cơ hybrid servo size 86,110

Thông số kĩ thuật

- Điện áp vào 150-230VAC

- Tải dựa trên tự động điều chỉnh dòng điện từ 0 -6A

- Tần số tối đa 200KHz hay 500KHz( điều chỉnh bằng phần mềm)

- Dòng tín hiệu logic vào 7-20mA

- Mặc định độ phân giải vi bước 4000 (1/20), cấu hình phần mềm 200-104 000 (tăng 200)

- Giao diện điều khiển: Màn hình HMI hay truyền thông RS232

- Trọng lượng: 1500g

- Kích thước 180mm x 140mm x 70mm

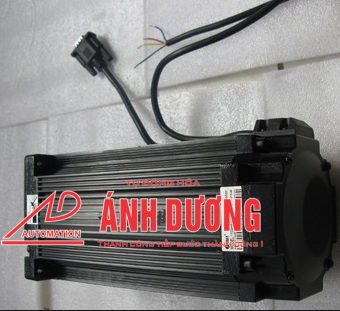

Động cơ 1103HBM120H có thông số kỹ thuật như sau:

1103HBM120H là động cơ lai servo 3 pha với 1000 dòng mã hóa (4000 ppr), được thiết kế để làm việc với Driver Leadshine Hybrid Servo HBS2206AC trong hệ thống điều khiển Servo

Momen xoắn động cơ là 12N.m. Trục động cơ phi 19 có rãnh then.

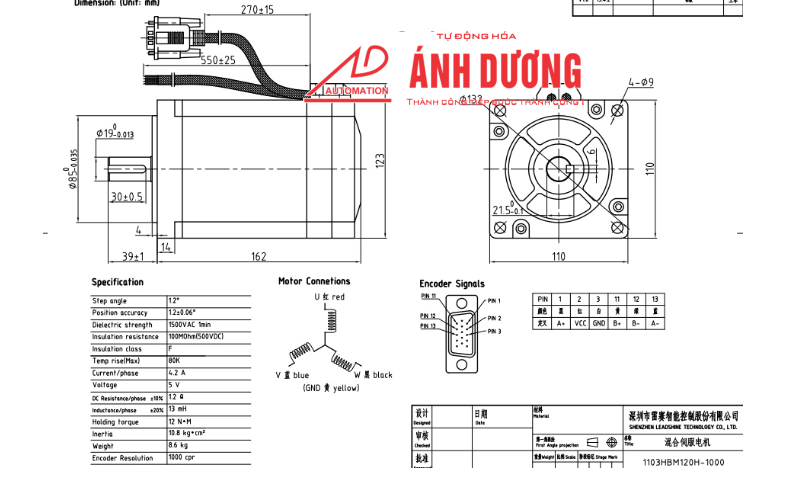

Mặt trước của động cơ vuông 110mm2, với 4 lỗ có đường kính 9mm. Chiều dài động cơ là 163mm.

Thông số kĩ thuật:

Số pha: 3

Bước góc:    1,2 °

Cường độ dòng điện : 4.2A

Momen xoắn: 12N.M

Điện trở mỗi pha: 1.2 Ohm

Điện cảm mỗi pha: 13 mH

Đường kính trục( có rãnh then) : 19mm

Khối lượng: 8.6 Kg

Encoder Conecter

Đấu dây động lực:
